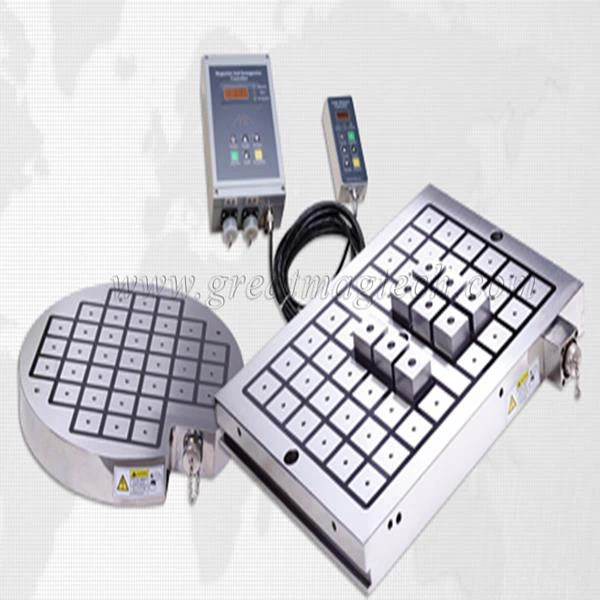

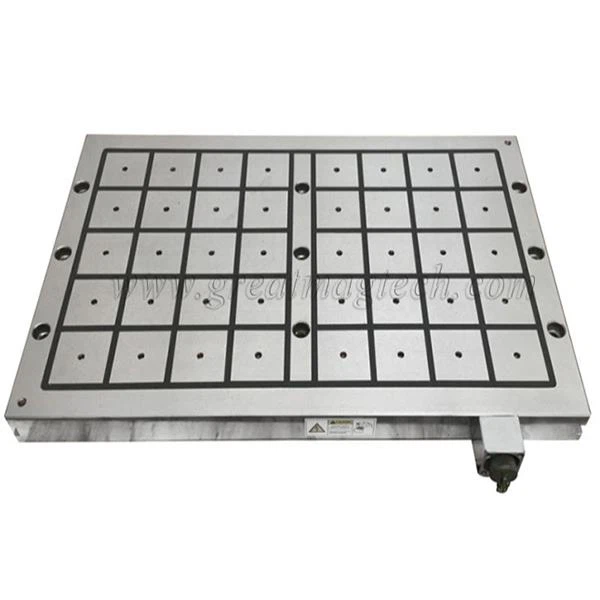

Frezeleme mashinasi uchun elektr doimiy magnetik Chuck s
Elektr doimiy maqnit chakalaklari yuqori aniqlikdagi silliqlash, frezalash va boshqa nozik ishlov berish uchun mos keladi, ushbu ketma-ket elektr doimiy doimiy magnitlangan mandallar qattiq ishlov berilganda, lahzali quvvat, ishlash jarayonida energiya ta'minoti mavjud bo'lmay turib, jonli artefaktlarni qat'iy ushlab turishi mumkin. elektr energiyasining doimiy magnit belgilari issiq bo'lmasa, aniqlik o'zgarishlarni keltirib chiqarmaydi, hatto elektr uzluksiz elektr uzilishlari bilan elektr uzluksiz magnit chastotalar qo'zg'alish-yo'qotishlarni keltirib chiqarmaydi, artefaktlar harakat qilmaydi, bu elektr doimiy magnit chakalaklari, "magnit chaqqon" kabi qulay manevraga ega bo'lib, "doimiy magnit chakka" xavfsizligi va yuqori aniqlikdagi sirt silliqlash apparati, ishlov berish markazlari, frezeleme planerini ajralmas vositasi, 170N / sm ga qadar assimilyatsiya bo'lgan.
Ma'muriy masalalar bo'yicha ma'ruza :
1. 14-17 kg / sm2 kuch bilan 50mm * 50mm poles kompozitsion.
Har bir qutb uchun 75 mm * 75 mm dir.
2. Eng kamida 4 kutupli aloqa yuzlarini ushlaydigan ishbog'larni hisoblash yo'li bilan hosil qilingan kuchni oldindan aniqlash mumkin.
3.Kontroller 0,5 ~ 5 soniyadan keyin Magnetlashni yoki demagnetizatsiyani amalga oshiradi.
4.Elektrik doimiy magnit tejamkorlik aylantiruvchi kuch, suv o'tkazmaydigan sinov, harorat ko'tarilish testi, elektr va demagnetizatsiya sinovlari uchun sinovdan o'tkaziladi.
Tinglovchilar uchun quyidagi asosiy vazifalar:
1. Moslashuvchanlik | 2. Xavfsizlik | 3. Samarali | 4. Iqtisodiy samaradorlik |
Yagona o'rnatishni ruxsat berish | Elektr ta'minoti yo'q | Oson va tez manzil, | parvarish qilinmaydi |
Ma'muriy ishlarni bajarish uchun :
50 Serits
Mavzu | Hajmi | Poles soni | Og'irligi | |||
Uzunligi | 500 | Oliy | Net | Brüt | ||
GEM50-205 | 470 | 258 | 68 | 18 | 64 | 72 |
GEM50-206 | 595 | 258 | 68 | 24 | 81 | 89 |
GEM50-208 | 775 | 258 | 68 | 30 | 106 | 116 |
GEM50-209 | 900 | 258 | 68 | 36 | 123 | 133 |
GEM50-210 | 1025 | 258 | 68 | 42 | 140 | 152 |
GEM50-303 | 327 | 315 | 68 | 16 | 54 | 62 |
GEM50-304 | 436 | 315 | 68 | 24 | 78 | 86 |
GEM50-305 | 496 | 315 | 68 | 28 | 85 | 93 |
GEM50-306 | 595 | 315 | 68 | 32 | 99 | 109 |
GEM50-308 | 775 | 315 | 68 | 40 | 129 | 139 |
GEM50-309 | 900 | 315 | 68 | 48 | 150 | 162 |
GEM50-310 | 1025 | 315 | 68 | 56 | 171 | 183 |
GEM50-403 | 430 | 320 | 68 | 24 | 73 | 82 |
GEM50-405 | 490 | 430 | 68 | 36 | 112 | 120 |
GEM50-406 | 605 | 436 | 68 | 48 | 140 | 150 |
GEM50-408 | 775 | 436 | 68 | 60 | 179 | 289 |
GEM50-409 | 900 | 436 | 68 | 72 | 208 | 220 |
GEM50-410 | 1000 | 400 | 68 | 84 | 212 | 225 |
GEM50-503 | 500 | 315 | 68 | 28 | 83 | 92 |
GEM50-505 | 510 | 500 | 68 | 42 | 135 | 142 |
GEM50-506 | 605 | 500 | 68 | 56 | 160 | 170 |
GEM50-508 | 770 | 500 | 68 | 70 | 204 | 214 |
GEM50-509 | 900 | 500 | 68 | 84 | 238 | 250 |
GEM50-510 | 1010 | 500 | 68 | 98 | 267 | 278 |
GEM50-603 | 600 | 310 | 68 | 32 | 98 | 106 |
GEM50-604 | 600 | 436 | 68 | 48 | 140 | 150 |
GEM50-605 | 600 | 500 | 68 | 56 | 139 | 149 |
GEM50-606 | 615 | 600 | 68 | 72 | 195 | 207 |
GEM50-608 | 625 | 770 | 68 | 90 | 255 | 267 |
GEM50-609 | 890 | 615 | 68 | 108 | 290 | 320 |
GEM50-610 | 1010 | 615 | 68 | 126 | 329 | 349 |
Eslatma: Ushbu jadval, umumiy spetsifikatsiyani ko'rsatadi, ixtiyoriy ravishda har qanday maxsus spetsifikatsiya uchun.
75 Seritsiyalar
| Mavzu | Hajmi | Poles soni | Og'irligi | |||
(kg) | ||||||
Uzunligi | 500 | Oliy | Net | Brüt | ||
GEM75-206 | 620 | 230 | 68 | 12 | 75 | 83 |
GEM75-208 | 770 | 230 | 68 | 16 | 93 | 102 |
GEM75-210 | 1030 | 230 | 68 | 20 | 126 | 136 |
GEM75-304 | 410 | 320 | 68 | 12 | 69 | 77 |
GEM75-305 | 510 | 340 | 68 | 15 | 80 | 86 |
GEM75-306 | 620 | 300 | 68 | 18 | 98 | 108 |
GEM75-308 | 770 | 300 | 68 | 24 | 123 | 133 |
GEM75-310 | 1030 | 300 | 68 | 30 | 164 | 176 |
GEM75-404 | 420 | 420 | 68 | 16 | 93 | 101 |
GEM75-405 | 510 | 420 | 68 | 20 | 113 | 121 |
GEM75-406 | 630 | 420 | 68 | 24 | 140 | 148 |
GEM75-408 | 810 | 420 | 68 | 32 | 180 | 188 |
GEM75-410 | 1030 | 420 | 68 | 40 | 229 | 239 |
GEM75-502 | 510 | 230 | 68 | 10 | 62 | 69 |
GEM75-504 | 510 | 420 | 68 | 20 | 113 | 121 |
GEM75-506 | 630 | 500 | 68 | 30 | 167 | 175 |
GEM75-508 | 810 | 500 | 68 | 40 | 215 | 223 |
GEM75-509 | 950 | 510 | 68 | 45 | 256 | 272 |
GEM75-510 | 1000 | 500 | 68 | 50 | 265 | 275 |
GEM75-602 | 610 | 230 | 68 | 12 | 74 | 84 |
GEM75-604 | 630 | 420 | 68 | 24 | 140 | 148 |
GEM75-606 | 600 | 600 | 68 | 36 | 190 | 200 |
GEM75-608 | 800 | 600 | 68 | 48 | 255 | 262 |
GEM75-610 | 1020 | 600 | 68 | 60 | 324 | 336 |
Eslatma: Ushbu jadval, umumiy spetsifikatsiyani ko'rsatadi, ixtiyoriy ravishda har qanday maxsus spetsifikatsiya uchun.
Texnik tavsiflar :
Model | 50 Serits | 75 Seritsiyalar |
Pole o'lchami | 50x50 mm | 75x75 mm |
Har bir qutbning magnit kuchi | 380 kilogramm | 750 kg |
Qalinligi | 53 mm | 53 mm |
Max.Working Temp. | 70 ℃ | 70 ℃ |
Magnit oqim | 12 mm | 18 mm |
Standart kuchlanish | 220V 380V 50 / 60Hz | 220V 380V 50 / 60Hz |
Elektr kirish | ≤60A | ≤60A |
Eslatma: Yuqori ish harorati talablarga muvofiq o'rnatilishi mumkin
Qalinligi talablarga muvofiq belgilanishi mumkin
Nazorat qiluvchi (PLC)
